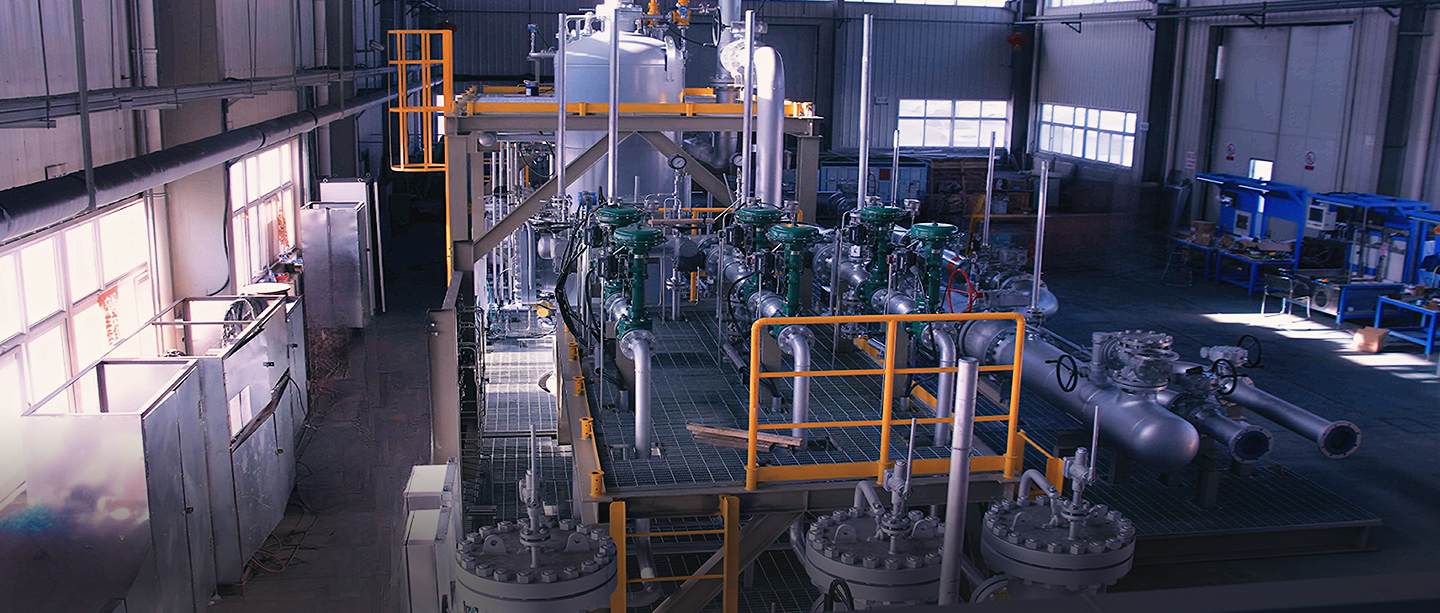

زلاجة تنظيم الضغط
منزلق تنظيم ضغط الغاز الطبيعي هو جهاز تنظيم ضغط غاز متكامل. وظيفته الأساسية هي تحقيق الاستقرار والسلامة في نقل وتوزيع الغاز الطبيعي من خلال التحكم في الضغط متعدد المراحل.
1. المكونات الرئيسية والهيكل
الهيكل الأساسي
يعتمد تصميم منزلق مستطيل الشكل، يجمع بين مشعبات دخول وأخرى تنظيمية ومشعبات مخرج مرتبة بشكل متوازي، ليشكل هيكلًا معياريًا.
المكونات الوظيفية الأساسية
نظام تنظيم الضغط: يشمل صمام تنظيم ضغط عامل (صمام تنظيم رئيسي)، وصمام تنظيم ضغط مراقبة (صمام تنظيم احتياطي)، وصمام إغلاق أمان. تعمل هذه الصمامات الثلاثة بشكل مستقل، لتشكل نظام حماية ثلاثي المستويات.
جهاز الترشيح: تعترض فلاتر متعددة الطبقات الشوائب، مما يحمي المعدات اللاحقة.
وحدة القياس: تتيح أنابيب القياس المتوازية المزودة بعدادات تدفق، ومقاييس ضغط، وصمامات تحكم مراقبة التدفق.
أجهزة السلامة: تشمل صمام تنفيس أمان، وجهاز تنفيس طوارئ، وخط أنابيب جانبي للتعامل مع الضغط الزائد أو الأعطال.
الأنظمة المساعدة
تعمل وحدة تعويض درجة الحرارة على تصحيح تأثيرات درجة الحرارة والضغط؛ وينقل نظام المراقبة بيانات الضغط والتدفق وغيرها إلى مركز بعيد في الوقت الفعلي.
٢. مبدأ العمل
عملية تنظيم الضغط
يدخل الغاز الطبيعي عالي الضغط عبر المدخل، ويُخفَّض الضغط إلى القيمة المُحدَّدة بواسطة صمام تنظيم ضغط العمل الذي يضبط فتحة قلب الصمام.
في حال تعطل الصمام الرئيسي، يتولى صمام تنظيم ضغط المراقبة العمل تلقائيًا؛ وفي حال استمرار الخلل، يُغلق صمام الإغلاق الآمن إمداد الغاز فورًا.
آلية الأمان
في حال زيادة الضغط، يُفرِّغ صمام تنفيس الأمان الضغط؛ وفي الحالات القصوى، يُنفِّذ جهاز تنفيس الطوارئ الهواء مباشرةً.
يضمن خط الأنابيب الجانبي استمرار إمداد الغاز أثناء صيانة خط الأنابيب الرئيسي.
الموازنة الديناميكية
يضبط صمام تثبيت الضغط ضغط المخرج ديناميكيًا من خلال إشارات التغذية الراجعة لتعويض تأثير تقلبات ضغط المدخل.
٣. سيناريوهات التطبيق
يُستخدم على نطاق واسع في المجمعات السكنية، وإمدادات الغاز الصناعية، ومصادر غاز الطوارئ، وهو متوافق مع نطاق ضغط دخول يتراوح بين ٠.٠٢ و٦.٤ ميجا باسكال. تصميمه المعياري يُسهّل النقل والتركيب، ويُتيح إدارة ذكية من خلال المراقبة عن بُعد.
